Conception de boîtiers plastiques : conseils pour assurer un bon assemblage et prototyper vos pièces

L’assemblage d’un boîtier plastique injecté doit être conçu comme une chaîne fonctionnelle, et non comme une simple succession de détails CAO.

Avant de dimensionner un clip ou une lèvre de centrage, il convient d’abord de définir ce qui assure le centrage des deux coques, ce qui les verrouille, ce qui reprend les efforts et ce qui permet d’absorber les dispersions dimensionnelles liées au retrait matière, au moulage et aux tolérances.

Dans cette logique DFM, les lèvres de centrage et l’emboîtement périphérique servent d’abord à positionner les coques, alors que les clips, vis ou inserts assurent le maintien mécanique. De leur côté, les jeux, chanfreins et angles de dépouille facilitent l’assemblage et le démoulage.

Enfin, la phase de prototypage est également capitale puisqu’elle permet de vérifier l’effort de montage, la tenue après plusieurs cycles emboîtement/déboitement, les défauts d’aspect et le comportement réel de la matière.

Comment concevoir l’assemblage d’un boîtier plastique injecté ?

L’essentiel en 30 secondes

Pour assembler correctement deux coques d’un boîtier plastique injecté, il faut combiner quatre fonctions :

• Centrer les coques avec des lèvres de centrage, rainures, languettes ou emboîtements périphériques afin d’éviter les décalages visibles ;
• Maintenir l’assemblage fermé avec des clips, vis, inserts ou autres fixations adaptées au niveau d’effort, à la démontabilité et au cycle de vie du produit ;
• Prévoir les bons jeux fonctionnels pour absorber le retrait matière, les tolérances d’injection et les variations d’assemblage sans créer de jeu visible ou d’effort excessif ;
• Valider par prototypage l’effort de montage, le maintien en position, les défauts d’aspect, le démontage et la tenue après plusieurs cycles avant de lancer l’outillage série.

Assembler les coques d’un boîtier plastique : les 4 fonctions à maîtriser

Centrer avec les nervures de centrage et l’emboîtement périphérique

Le centrage des deux coques doit être assuré indépendamment du système de fixation afin de garantir un alignement précis et répétable. Les lèvres de centrage, rainures, languettes ou emboîtements périphériques permettent de guider les pièces dès le début de l’assemblage et d’éviter les décalages visibles. Une géométrie continue et bien répartie améliore la stabilité dimensionnelle et limite les défauts d’aspect en périphérie du boîtier.

Fixer avec des clips, vis ou autres systèmes de maintien

Une fois les coques correctement positionnées, le système de fixation assure leur maintien mécanique dans le temps. Les clips d’encliquetage permettent un assemblage rapide sans outil, tandis que les vis offrent une meilleure reprise des efforts et une démontabilité contrôlée. Le choix dépend des contraintes d’usage (efforts, cycles, étanchéité) et doit être dimensionné pour garantir un verrouillage fiable sans surcontraindre les pièces.

Gérer les jeux et tolérances pour éviter les défauts d’assemblage

Les jeux fonctionnels sont essentiels pour absorber les dispersions liées au moulage par injection : retrait matière, tolérances dimensionnelles et variations process. Un jeu insuffisant entraîne des efforts d’assemblage élevés, tandis qu’un jeu excessif dégrade la qualité perçue et la tenue mécanique. Il est donc nécessaire de définir des jeux adaptés, combinés à des chanfreins et dépouilles, afin de garantir un montage fluide et robuste.

Prototyper et tester pour valider le comportement réel avant série

Le prototypage permet de vérifier que les choix de conception fonctionnent dans des conditions proches de la réalité. Il permet d’évaluer l’effort d’assemblage, la qualité de l’encliquetage, la présence de jeu, la démontabilité (le cas échéant), l’étanchéité et la tenue après plusieurs cycles. Cette étape est indispensable pour ajuster la géométrie, la matière ou les tolérances avant de figer l’outillage, et ainsi sécuriser le passage en production série.

Concevoir les lèvres de centrage et l’emboîtement périphérique

Les règles de conception des emboîtements et clips de fixation font partie des bonnes pratiques DFM pour l’injection plastique (épaisseurs minimales, angles de dépouille, tolérances d’assemblage, etc.).

Suivre ces règles de conception en injection permet de réduire les risques de défauts, notamment le retrait matière, la casse des clips, mais aussi le coût des outillages, tout en accélérant le passage du prototype à la série.

Languette mâle et rainure femelle

Une lèvre de centrage est un élément de conception structurelle courant qui permet d’assurer un positionnement précis et une fixation solide des coques supérieure et inférieure d’un emboîtement mâle-femelle.

Il existe des portées mâles et femelles.

• Languette (portée mâle) : s’obtient par ajout de matière sur le bord interne d’une pièce plastique, créant une surface en relief ;
• Rainure (portée femelle) : s’obtient par enlèvement de matière sur le bord interne, créant une surface en creux.

Positionnement sur les parois fines et épaisses

Les brides mâles sont généralement positionnées sur des pièces à parois fines. S’il y a suffisamment d’espace, il est alors possible d’augmenter légèrement l’épaisseur de la paroi, vers l’intérieur du boîtier.

Les brides femelles sont positionnées sur des pièces à parois plus épaisses afin d’éviter que les différences d’épaisseur soient trop visibles.

Caractéristiques dimensionnelles des butées mâles

• A – Largeur à la base de la lèvre de centrage mâle : 0,60 à 0,80 mm*
• B – Hauteur de la lèvre de centrage mâle : 0,80 à 1,00 mm*
• C1 et C2 – angles de dépouille : 2 à 3 degrés*
• D – dimension du chanfrein d’assemblage : 0,25 à 0,30 mm*

*ordre de grandeur indicatif

Jeux et chanfreins d’assemblage

• A – Espace libre (jeu) entre les surfaces de contact : 0,05 à 0,10 mm*
• C – chanfrein en C pour faciliter l’assemblage.
• D – jeu autour de la butée 0,10 à 0,20 mm*. Une valeur de 0,20 mm est recommandée pour éviter les problèmes d’assemblage en cas d’écart dimensionnel.

*ordre de grandeur indicatif

Double emboîtement

Les rainures doubles évitent les défauts d’alignement et nécessitent une épaisseur supérieure à 2,5 mm.

• A – Largeur de la lèvre de centrage mâle : 0,80 mm*.
• B – Épaisseur de la paroi femelle. Une valeur de 0,60 mm*, au moins, est recommandée pour faciliter le moulage.
• C – largeur de la nervure externe, sur la portée femelle. Une valeur supérieure à 1,20 mm* est recommandée pour éviter les marques visibles.
• D – une hauteur de lèvre comprise entre 1,50 et 2,00 mm* est recommandée. Une valeur trop importante risque de provoquer des irrégularités visibles sur la surface extérieure.
• Un angle de dépouille de 1 degré est également conseillé.

*ordre de grandeur indicatif

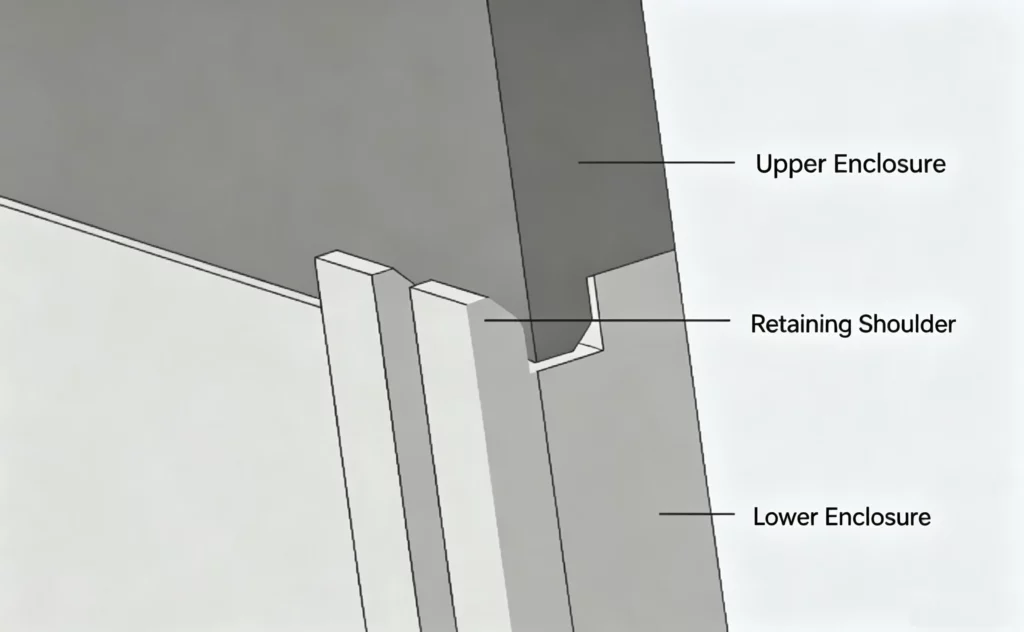

Contre-lèvre de maintien

Un contre-épaulement s’utilise en association avec une surface d’arrêt. Sur l’exemple ci-dessous, il évite à la moitié supérieure de se déformer vers l’extérieur, tout en empêchant la moitié inférieure de se contracter vers l’intérieur.

Lors de la conception il convient de veiller à ce que la distance avec la languette de verrouillage soit d’au moins 10 mm pour permettre la déformation et faciliter le démontage du produit.

Concevoir les clips d’encliquetage du boîtier

Le principal avantage des clips d’encliquetage est de permettre un montage et, selon leur géométrie, un démontage sans outil.

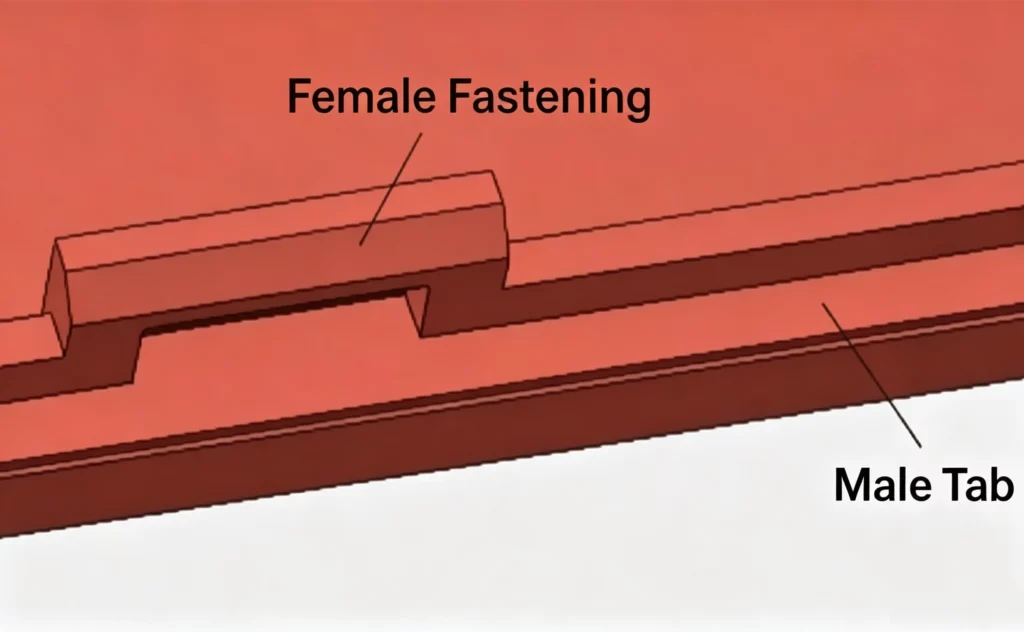

• L’élément de fixation femelle s’emboîte sur la coque de la face d’arrêt mâle ;

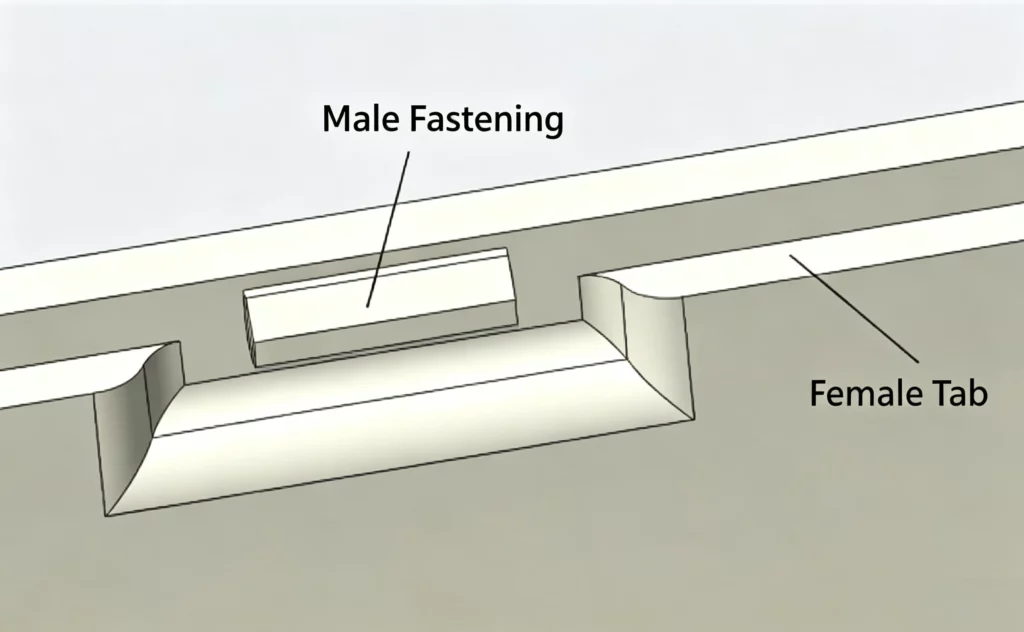

• L’élément de fixation mâle s’emboîte sur la coque de la face d’arrêt femelle (méthode de fixation standard).

Géométrie générale du clip d’encliquetage

Voici les principales contraintes de design :

• Les points d’encliquetage doivent être suffisamment solides pour éviter tout endommagement lors du montage.
• L’encliquetage être suffisamment résistant pour garantir un assemblage sûr, notamment lorsqu’il s’agit de boîtiers étanches.
• Les clips doivent permettre la déformation durant l’assemblage et le désassemblage.
• Ajouter un rayon à la base des clips

La base d’un clip est la zone où les contraintes mécaniques sont les plus importantes lors de l’encliquetage. Un angle vif concentre ces contraintes et augmente le risque de fissuration ou de rupture, notamment après plusieurs cycles de montage et de démontage. Il est donc recommandé d’ajouter un rayon de raccordement progressif entre le bras du clip et la paroi du boîtier. Ce rayon améliore la répartition des efforts et la durée de vie du clip, tout en évitant une surépaisseur excessive susceptible de provoquer des retassures sur la face extérieure.

Les points d’encliquetage doivent être répartis de manière uniforme et espacés d’environ 30 à 70 mm (dépend des dimensions de la pièce).

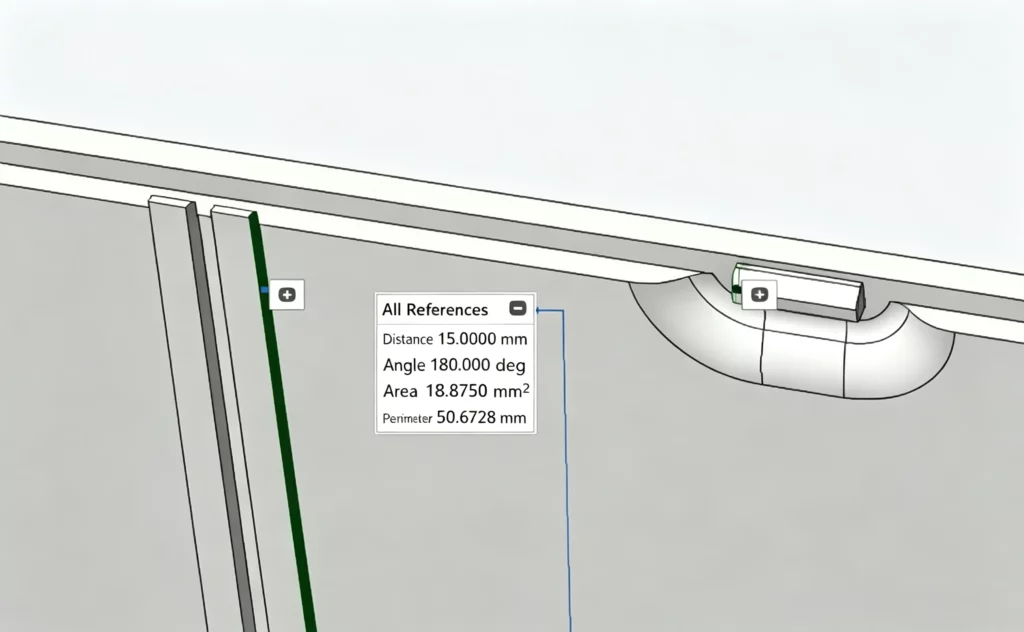

Cas particulier : fixation inversée

Lorsque la pièce de fixation femelle est placée du même côté que la butée femelle, on parle alors de fixation inversée.

Dans ce cas de figure, il convient de veiller à découper 10 mm d’un côté de chaque butée mâle, de part et d’autre de la pièce mâle de fixation. Cela évite que le point de fixation ne se déforme et perde en efficacité d’assemblage.

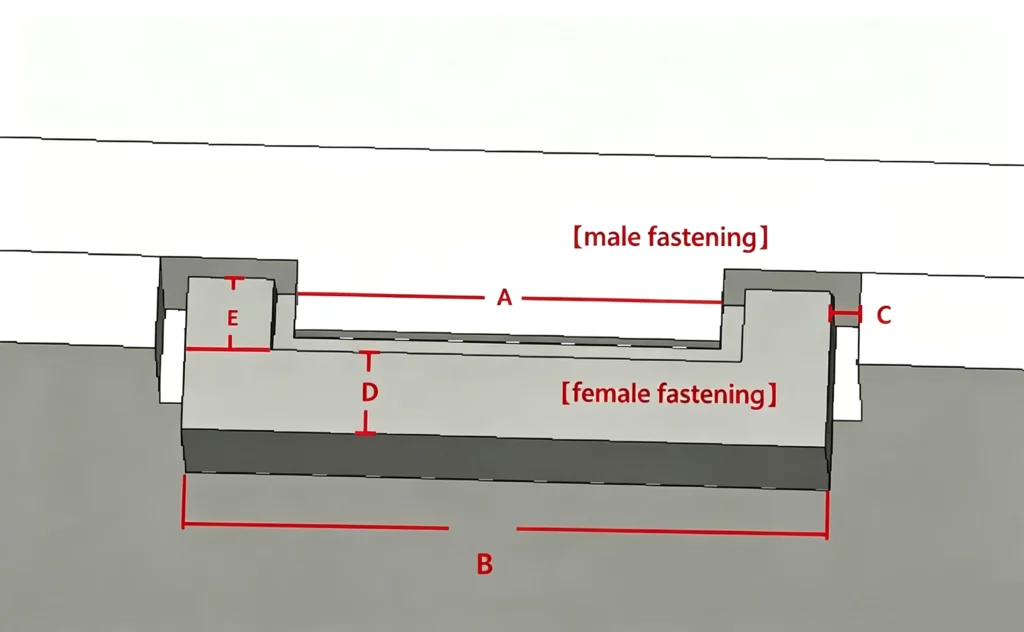

Dimensions latérales des clips d’encliquetage

• A – Largeur de l’élément mâle (largeur de la position de fixation). Celle-ci est généralement comprise entre 2 et 6 mm*, la valeur la plus courante étant 4 mm*.
• B – Largeur du clip femelle. Correspond à : A + jeu.
• C – jeu nécessaire au montage, au niveau de la surface de fixation : 0,2 mm*.
• D – Largeur de la zone accrochage. Il est recommandé qu’elle soit de valeur égale ou supérieure à 0,6 mm*. Si elle est inférieure à 0,6 mm*, nous préconisons d’évider localement la zone et d’ajouter une nervure de renfort à l’arrière, afin d’augmenter la résistance de la fixation.
• E – Dimension du montant latéral de la fixation femelle. Celle-ci doit garantir une résistance suffisante : elle est généralement comprise entre 0,8 et 1,0 mm*.

*ordre de grandeur indicatif

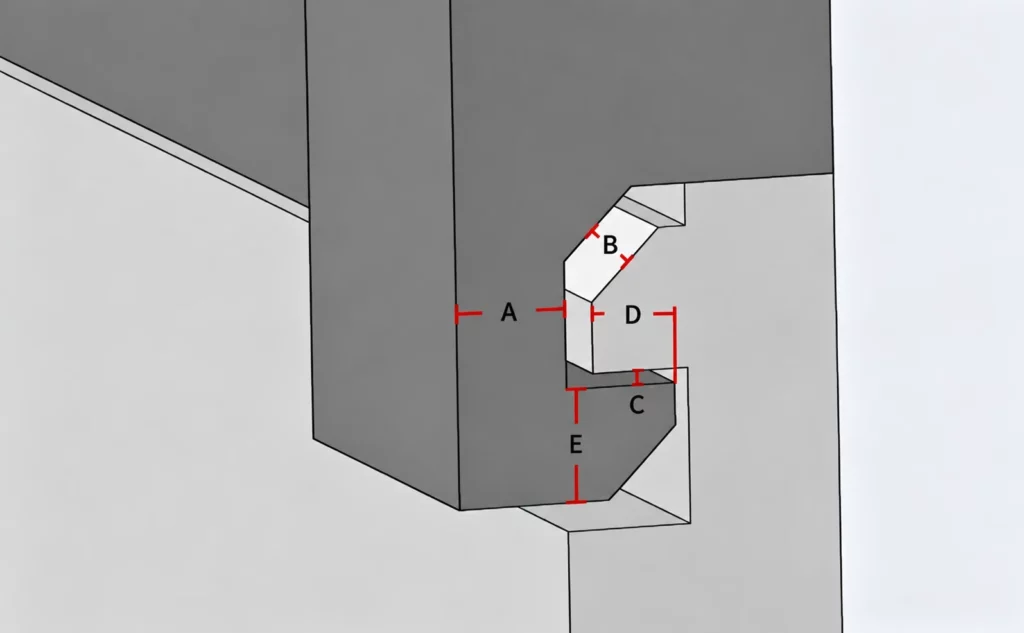

Jeu et profondeur d’engagement

L’épaisseur au sommet des parties mâle et femelle qui s’emboîtent ne doit pas être inférieure à 1,0 mm, voire à 0,8 mm* dans des conditions particulières.

• A – Épaisseur au point le plus mince de la pièce de fixation femelle. S’il s’agit d’une surface visible, l’épaisseur doit être d’au moins 0,8 mm*.
• B – Le jeu au niveau du chanfrein, nécessaire au montage. Généralement supérieur à 0,2 mm*.
• C – le jeu au niveau de la surface d’appui. Il doit être compris entre 0,05 et 0,1 mm* et ne doit pas être trop important.
• D – profondeur d’engagement.
• Si cette cote est trop grande, la fixation sera difficile à démonter.
• Si elle est trop petite, elle sera inefficace.
• Il est recommandé de la maintenir dans une plage comprise entre 0,35 et 0,6 mm*.
• La profondeur d’engagement couramment utilisée est de 0,5 mm*, mais il est conseillé d’ajouter un jeu de 0,3 mm* afin d’offrir une profondeur d’engagement supplémentaire.

*ordre de grandeur indicatif

Évidements pour éviter les retassures

L’élimination de plastique au niveau des positions de verrouillage permet d’empêcher qu’une surépaisseur ne provoque un retrait susceptible d’altérer l’aspect esthétique.

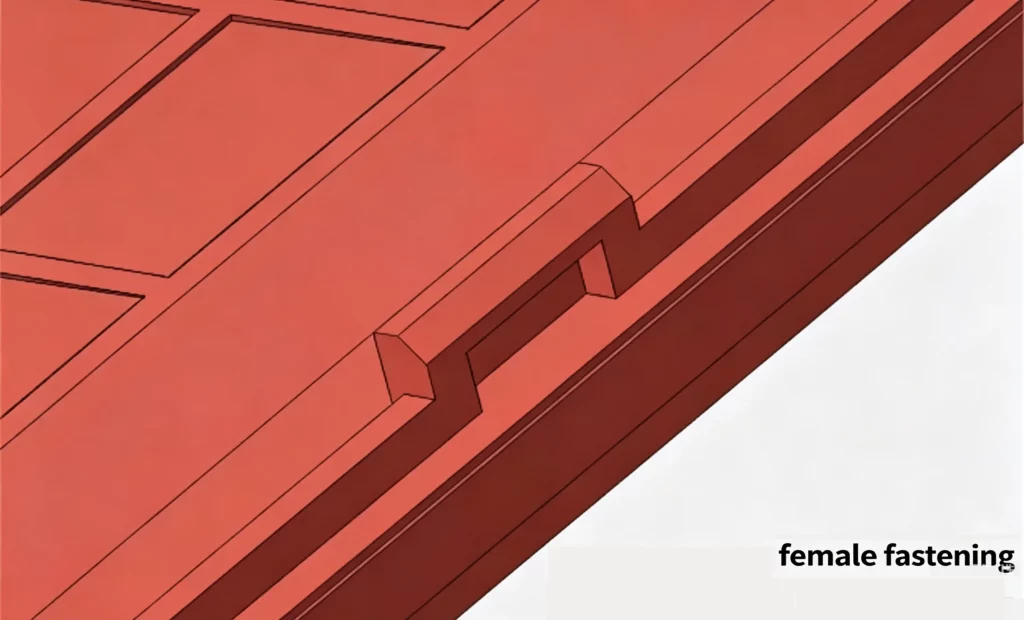

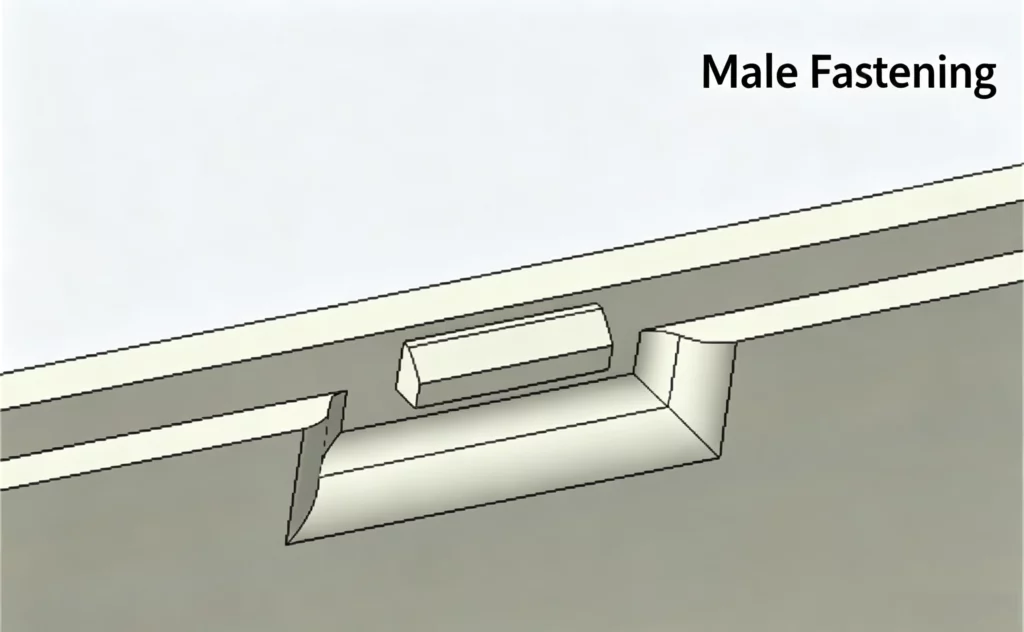

• Partie mâle du clip : Afin de ne pas nuire à l’aspect esthétique, un évidement approprié peut être effectué sur la partie mâle. L’épaisseur minimale après enlèvement ne doit pas être inférieure à 0,7 mm.
• Arrière du logement femelle : on peut opter soit pour une conception évidée. Comme cela affecte la résistance, il n’est pas recommandé de laisser la partie femelle complètement ouverte. Cette conception rajoute une contre-dépouille à démouler dans le moule.

Les défauts de conception les plus fréquents : quelques conseils

Un clip ne doit pas être conçu comme un simple détail de fixation, mais comme une fonction mécanique complète : il doit guider, se déformer, verrouiller et conserver sa tenue dans le temps. Les défauts les plus courants proviennent souvent d’un mauvais équilibre entre géométrie, jeu fonctionnel, tolérances, matière et contraintes de moulage.

Décalage entre les deux coques

Un décalage apparaît lorsque les clips assurent seuls le positionnement des pièces, sans fonction de centrage suffisante. Prévoyez des lèvres de centrage, des portées mâle-femelle ou des nervures de recentrage afin de dissocier clairement la fonction de guidage de la fonction de verrouillage.

Jeu visible

Un jeu trop important donne une impression d’assemblage imprécis et peut réduire la qualité perçue du boîtier. Définissez, dès l’étape CAO, un jeu fonctionnel compatible avec les tolérances d’injection, le retrait matière et l’empilage des cotes, puis ajoutez si nécessaire des surfaces d’appui ou des butées pour limiter les mouvements après encliquetage.

Effort d’assemblage trop important

Un effort d’encliquetage élevé est souvent lié à un chanfrein d’entrée insuffisant, une profondeur d’engagement excessive ou un bras de clip trop rigide. Pour faciliter le montage, prévoyez une pente d’introduction progressive, ajustez l’accroche et vérifiez que la déformation demandée reste compatible avec la matière choisie.

Clip qui casse au premier montage

Une rupture au premier assemblage traduit généralement une concentration de contraintes : angle vif au pied du clip, section trop faible ou déflexion trop importante. Ajoutez un rayon à la racine, évitez les transitions brusques d’épaisseur et validez la contrainte maximale par calcul, simulation ou essai prototype avant lancement outillage.

Clip qui ne revient pas en position

Si le clip reste déformé après montage, il travaille probablement au-delà de sa zone élastique ou la matière n’offre pas un retour suffisant. Réduisez la flèche imposée, augmentez la longueur flexible du bras ou choisissez un thermoplastique plus adapté aux déformations répétées, en tenant compte du risque de fluage dans le temps.

Traces et retassures sur la face extérieure

Les retassures apparaissent souvent en face opposée d’une surépaisseur locale, notamment derrière une zone de verrouillage, un crochet ou une nervure trop massive. Maintenez une épaisseur de paroi aussi régulière que possible, évidez l’arrière des clips et privilégiez des nervures fines plutôt qu’un ajout massif de matière.

Le boîtier s’ouvre après plusieurs cycles

Une ouverture après plusieurs montages peut provenir d’une fatigue du clip, d’une relaxation matière ou d’une profondeur d’engagement trop faible. Dimensionnez l’accroche avec une marge suffisante, répartissez les points d’encliquetage de manière régulière et testez la tenue après plusieurs cycles de montage/démontage sur des prototypes représentatifs.

Difficulté de démoulage liée aux contre-dépouilles

Les clips créent facilement des contre-dépouilles, ce qui peut imposer des tiroirs, des cales ou des inserts amovibles dans le moule. Dès la conception, vérifiez l’axe d’ouverture, ajoutez des angles de dépouille sur les faces verticales et simplifiez la géométrie du crochet lorsque la fonction de verrouillage le permet.

Choisir la bonne matière plastique pour l’assemblage du boîtier

Le choix du matériau influence directement le comportement de l’assemblage, notamment la rigidité des coques, la déformation des clips et la stabilité dimensionnelle.

En effet, une matière trop rigide peut entraîner une casse des clips ou un effort d’assemblage excessif, tandis qu’une matière trop souple peut nuire au maintien en position. Il est donc essentiel de sélectionner un polymère adapté au cahier des charges.

Examples :

• ABS ou PC/ABS pour des boîtiers esthétiques avec un bon compromis rigidité/tenue aux chocs
• POM pour des fonctions mécaniques répétées
• PBT pour la stabilité dimensionnelle.

Les grades fortement chargés en fibres de verre offrent davantage de rigidité et de stabilité dimensionnelle, mais sont généralement moins tolérants aux fortes déformations d’encliquetage.

En outre, le choix des matériaux doit également tenir compte de l’environnement (température, humidité, contraintes chimiques) et du comportement dans le temps, afin de garantir un assemblage fiable et durable en conditions réelles.

Quelle technologie de prototypage choisir pour tester un clip plastique ?

Le choix de la technologie de prototypage est particulièrement important dans le cas des clips, car leur fonctionnement dépend à la fois de la géométrie, de la matière et de la capacité de la pièce à se déformer sans casser.

Le prototypage permet d’évaluer :

• Si les deux pièces s’assemblent correctement ;
• L’effort d’encliquetage ;
• Le bon maintien en position ;
• La présence d’un jeu excessif après assemblage ;
• La facilité de démontage ;
• La résistance, après plusieurs cycles de montage/démontage.

Prototypage des clips : quelle technologie choisir ?

En pratique, l’impression 3D prototype est souvent choisie en première étape pour vérifier la géométrie et faire évoluer rapidement le design.

L’usinage CNC plastique, ainsi que la coulée sous vide peuvent ensuite aider à tester le comportement fonctionnel avec un meilleur niveau de réalisme.

Pour un clip critique, soumis à des efforts importants ou à des cycles répétés de montage et démontage, le moulage prototype par injection reste néanmoins la méthode la plus fiable, car elle permet de produire les pièces dans la matière finale ou dans une matière très proche de celle prévue en série.

L’injection prototype présente aussi un avantage important : le coût du moule est souvent davantage lié à la complexité de la pièce et de l’outillage qu’à la matière elle-même. Avec cette solution, vous avez donc l’opportunité de produire directement des pièces dans la “bonne matière”, au plus proche de la future série.

Pour les clips d’encliquetage, cela permet de valider beaucoup plus tôt le vrai comportement de la pièce : flexibilité, tenue mécanique, effort d’assemblage, risque de casse et qualité de l’encliquetage.

Protolis, votre partenaire pour la fabrication de prototypes et la production en petites séries

Protolis vous accompagne dans le prototypage de vos assemblages avec clips ainsi que sur la production en petites série.
Nos solutions sur mesure allient rapidité et précision afin de vous livrer des prototypes industriels à l’international, avec des délais courts.

Examples :
Boîtier plastique injecté destiné à accueillir un dispositif électronique

=> Boîtier plastique réalisé par Protolis en moulage par injection rapide avec outillage prototype. Le projet visait à valider à la fois les tolérances, l’aspect, les inserts métalliques et la précision d’assemblage avant production série. Plusieurs matériaux ont été testés et des essais d’assemblage répétés ont permis d’ajuster l’alignement et l’ajustement des pièces.

Fabrication d’un boîtier médical sur mesure pour un dispositif avancé de tests microbiologiques

=> Le projet portait sur un boîtier en ABS avec éléments inox, intégrant une géométrie interne complexe, des contre-dépouilles, des inserts filetés et des contraintes d’assemblage précises. Les points critiques (alignement des inserts, parois fines proches de l’interface d’affichage, risque de déformation et ajustement des éléments rapportés) montrent que ce prototype sert à valider autant la géométrie que les interfaces mécaniques et la fabricabilité du boîtier avant de figer la conception.

Contactez nos experts !

FAQ – Assemblage des coques d’un boîtier plastique injecté

Quel jeu prévoir entre les deux coques d’un boîtier plastique ?

En première approche, prévoyez un jeu de 0,05 à 0,10 mm sur les surfaces d’appui et 0,10 à 0,20 mm autour des butées ou lèvres de centrage. Une valeur proche de 0,20 mm est souvent plus sécurisante si l’on veut absorber les écarts dimensionnels liés au retrait matière et à l’empilage des tolérances.

Comment centrer correctement deux coques plastiques ?

Le centrage doit être assuré par une géométrie dédiée : lèvres de centrage, languettes, rainures ou emboîtement périphérique. Les clips ne doivent pas être les seuls éléments à aligner les coques ; leur rôle principal est le verrouillage. Prévoyez aussi des chanfreins et des dépouilles suffisantes pour faciliter l’assemblage et le démoulage.

Quelle profondeur d’engagement prévoir pour un clip plastique ?

Pour un clip, une profondeur d’engagement typique se situe entre 0,35 et 0,60 mm, avec une valeur courante autour de 0,5 mm. Si l’engagement est trop faible, le maintien est insuffisant ; s’il est trop important, le démontage devient difficile et l’effort d’assemblage augmente.

Comment éviter qu’un clip plastique casse ?

Évitez les angles vifs au pied du clip et ajoutez un rayon de raccordement pour limiter les concentrations de contraintes. Il faut aussi vérifier que la déformation reste compatible avec la matière : un bras plus long, légèrement aminci ou mieux dimensionné réduit la contrainte lors de l’encliquetage.

Quelle matière choisir pour un clip soumis à des démontages répétés ?

Pour des démontages répétés, privilégiez une matière offrant un bon compromis entre fatigue, retour élastique, résistance mécanique et stabilité dimensionnelle. Le POM est pertinent pour les pièces mécaniques précises soumises à l’usure et à la fatigue, tandis que le PP présente une excellente résistance à la fatigue mais une rigidité et une stabilité dimensionnelle plus limitées.

Quelle technologie de prototypage utiliser pour tester un boîtier clipsé ?

L’impression 3D est utile en première étape pour valider l’encombrement, la position des clips et l’accessibilité au montage. En revanche, pour valider l’effort réel, la tenue mécanique et le comportement matière, l’injection prototype reste la solution la plus représentative, car elle permet de tester une matière finale ou très proche de la série.
