Introduction
Le prototypage rapide est une étape essentielle dans tout projet industriel. Il permet de valider un concept, d’identifier des évolutions nécessaires et d’apporter des modifications avant la production en série.
L’objectif principal du prototypage rapide est de réduire les risques et les coûts en identifiant les problèmes potentiels et en recueillant des retours d’utilisateurs dès les premières étapes du processus de développement. Cela permet d’itérer rapidement et d’apporter des améliorations avant de finaliser le produit.Si l’impression 3D est souvent la technologie de référence en raison de sa rapidité, de sa flexibilité et de sa simplicité d’utilisation, l’usinage CNC (commande numérique par ordinateur) est une alternative de plus en plus populaire pour le prototypage rapide. En particulier, l’usinage CNC offre une précision et une variété de matériaux que l’impression 3D ne peut pas toujours égaler. Examinons en détail pourquoi l’usinage CNC est une option de choix pour le prototypage rapide.
Technologies traditionnelles de prototypage

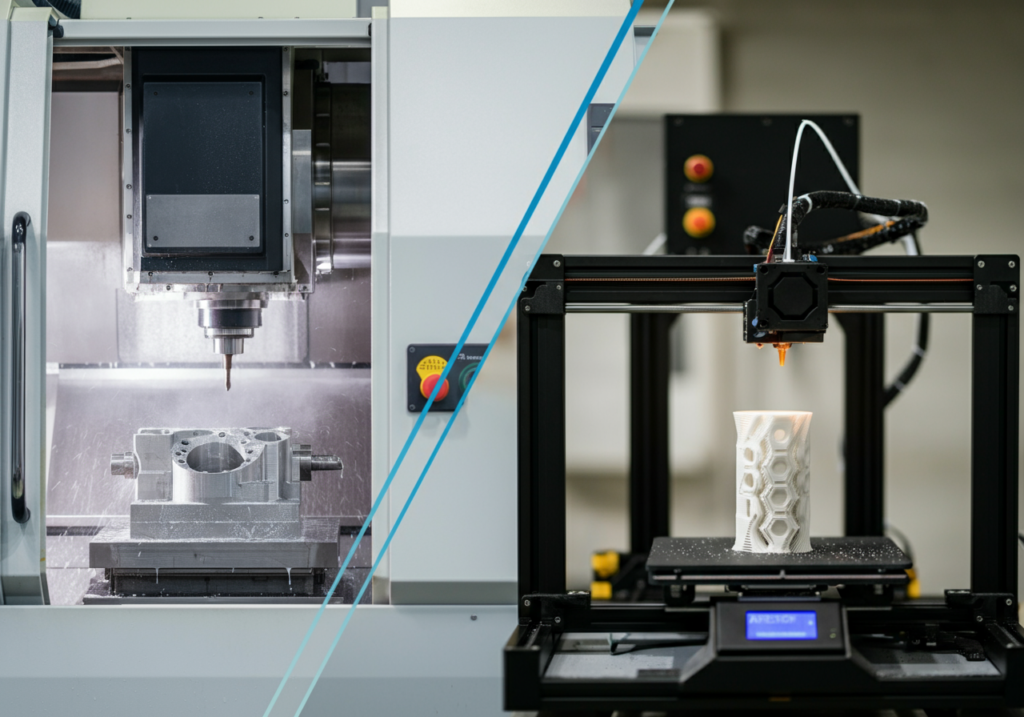

Historiquement, les technologies de prototypage rapide étaient dominées par des méthodes comme le moulage prototype, la coulée basse pression, et bien sûr, l’impression 3D. L’impression 3D a révolutionné le prototypage en permettant de créer des pièces directement à partir de modèles numériques. Grâce à sa rapidité, son faible coût de démarrage et sa flexibilité, elle est devenue l’une des méthodes les plus populaires.
Cependant, l’impression 3D présente certaines limitations, notamment en termes de matériaux et de résistance mécanique. Par exemple, bien que des matériaux plastiques comme l’ABS et le PLA soient largement utilisés dans l’impression 3D, ces matériaux ne sont pas toujours adaptés aux applications nécessitant des pièces plus robustes ou plus précises. De plus, les pièces imprimées en 3D peuvent parfois manquer de la finition lisse ou de la résistance des pièces usinées.
L’usinage CNC, en revanche, est une technique qui utilise des machines à commande numérique pour retirer de la matière d’un bloc brut pour créer des pièces. Cela permet de travailler avec une large gamme de matériaux, y compris des métaux, des plastiques techniques, et des alliages spécialisés, offrant ainsi une plus grande variété et une meilleure résistance dans le prototypage.
Qu’est-ce que l’usinage CNC ?
L’usinage CNC est un processus de fabrication soustractive qui utilise des machines à commande numérique pour découper, fraiser ou tourner des matériaux afin de créer des pièces. Contrairement à l’impression 3D, qui construit des objets couche par couche, l’usinage CNC consiste à retirer de la matière d’un bloc de matière brute en suivant les instructions d’un fichier numérique (souvent en format CAO). Ce processus est hautement automatisé, ce qui permet une grande précision et une répétabilité des résultats.
Il existe plusieurs types d’usinage CNC, chacun adapté à des applications spécifiques :

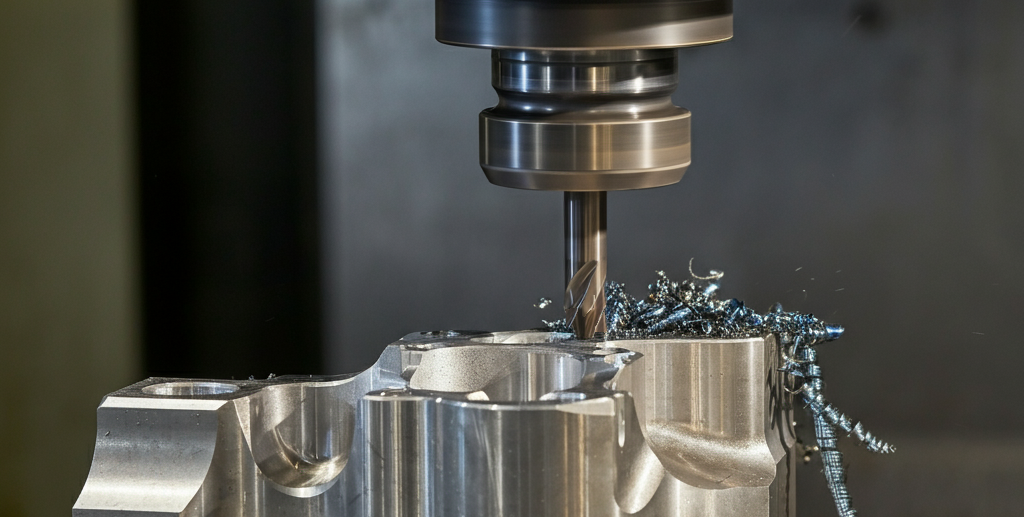

Le fraisage CNC
Le fraisage CNC est l’une des formes les plus courantes d’usinage. Ce processus utilise une fraise rotative pour enlever de la matière à partir d’un bloc. Le fraisage CNC est idéal pour la fabrication de pièces complexes et de formes géométriques irrégulières. Grâce à sa précision et à la flexibilité des outils de coupe, le fraisage CNC est utilisé pour des applications allant de la fabrication de pièces mécaniques à des composants électroniques.

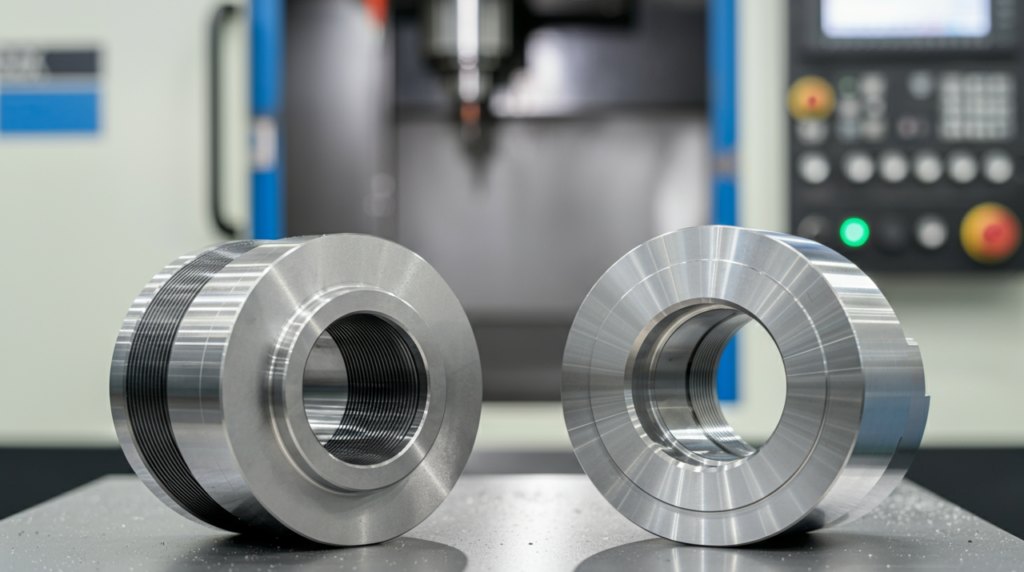

Le tournage CNC
Le tournage CNC est utilisé pour usiner des pièces cylindriques ou coniques. Ce processus implique la rotation de la pièce de travail pendant qu’un outil de coupe est déplacé le long de la surface de la pièce. Le tournage CNC est particulièrement utile pour fabriquer des pièces telles que des axes, des tubes ou des supports avec des surfaces lisses et précises. Les machines de tournage CNC peuvent également effectuer des opérations complexes, comme le filetage ou le perçage, avec une grande précision.
L’usinage 5 axes
L’usinage 5 axes est une méthode avancée qui permet de travailler sur cinq axes simultanément, offrant une grande flexibilité pour créer des géométries complexes. Cela permet de produire des pièces plus sophistiquées en une seule opération, ce qui réduit le nombre d’étapes de fabrication et améliore la précision globale. L’usinage 5 axes est souvent utilisé pour des applications de haute précision, comme dans l’aérospatiale, l’automobile et l’outillage de haute performance.
L’usinage CNC a évolué avec l’avancée des technologies, rendant ces machines plus accessibles et plus faciles à utiliser, même pour des petites séries ou des prototypes.
Les nouvelles générations de machines CNC ont simplifié leur utilisation, rendant cette technologie plus accessible et performante pour le prototypage rapide.
Les avantages de l’usinage CNC pour le prototypage rapide

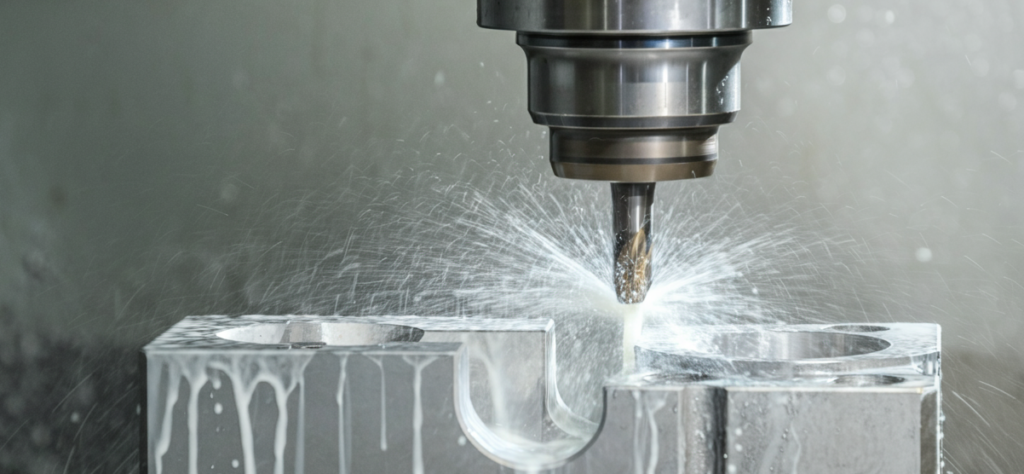

1. L’usinage CNC est rapide
L’un des principaux avantages de l’usinage CNC pour le prototypage rapide est sa vitesse. Contrairement à certaines techniques de moulage qui nécessitent la fabrication de moules coûteux et longs à produire, l’usinage CNC permet de produire un prototype en quelques heures. Cela est particulièrement utile lorsqu’il s’agit d’accélérer le processus de développement d’un produit et de réaliser des itérations rapides sur un design.
2. L’usinage CNC ne nécessite pas d’outillage
L’usinage CNC se distingue de nombreuses autres méthodes de fabrication, telles que le moulage par injection ou le moulage en sable, car il ne nécessite pas de création de moules ou d’outillage spécifique. En utilisant simplement un fichier numérique (CAO), les machines CNC peuvent fabriquer directement les pièces à partir de matériaux bruts. Cela réduit considérablement les coûts et les délais de mise en production, ce qui est particulièrement avantageux dans les premières étapes de développement de produits.

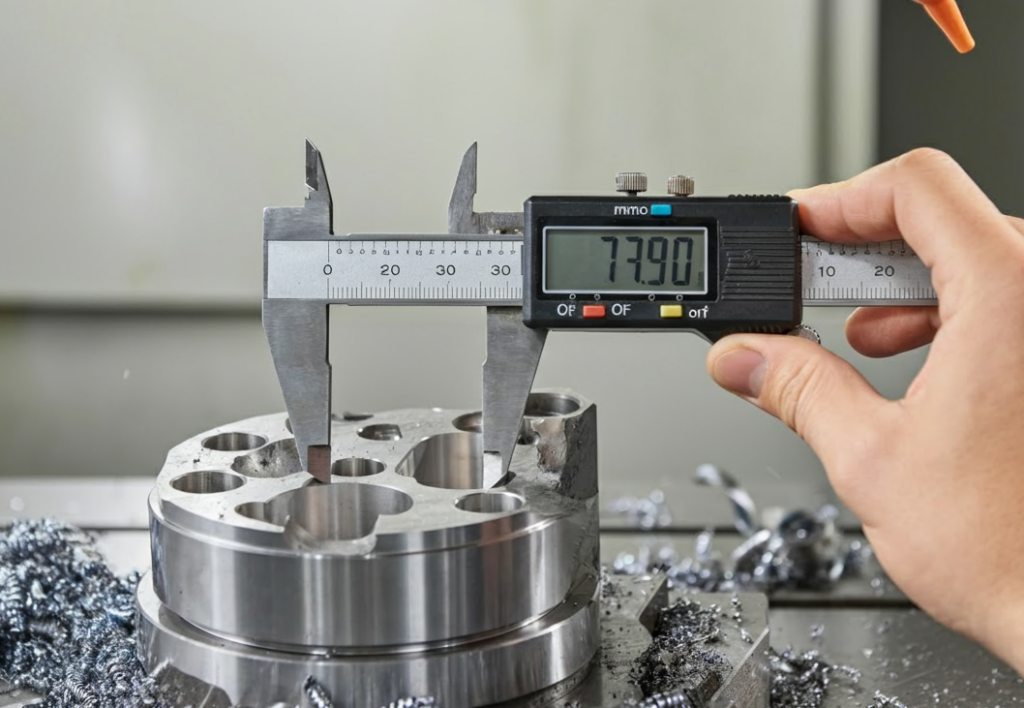

3. L’usinage CNC est précis
L’usinage CNC offre une précision exceptionnelle, avec des tolérances aussi serrées que +/- 0,01 mm (ou 0,0004 in). Cette précision est cruciale pour les industries où la performance des pièces et la qualité des prototypes sont essentielles. Contrairement à l’impression 3D, où les couches successives peuvent parfois entraîner des imperfections, les machines CNC permettent d’obtenir des pièces avec une finition parfaite et des dimensions exactes. Cela est particulièrement important dans des secteurs comme l’aérospatiale, l’automobile ou la fabrication de dispositifs médicaux.
Pour en savoir plus sur la précision de l’usinage CNC et comment il peut améliorer la qualité de vos prototypes, contactez-nous.
4. L’usinage CNC est facile à modifier
Les fichiers numériques utilisés pour l’usinage CNC peuvent être facilement ajustés, permettant des modifications rapides et des itérations régulières pour affiner le prototype. Lorsque des changements sont nécessaires, il suffit d’ajuster le modèle CAO, ce qui permet de produire rapidement de nouveaux prototypes sans avoir à recommencer le processus de fabrication complet. Cela permet aux ingénieurs et aux concepteurs de tester de nouvelles idées rapidement et de réduire le temps entre chaque version du prototype.

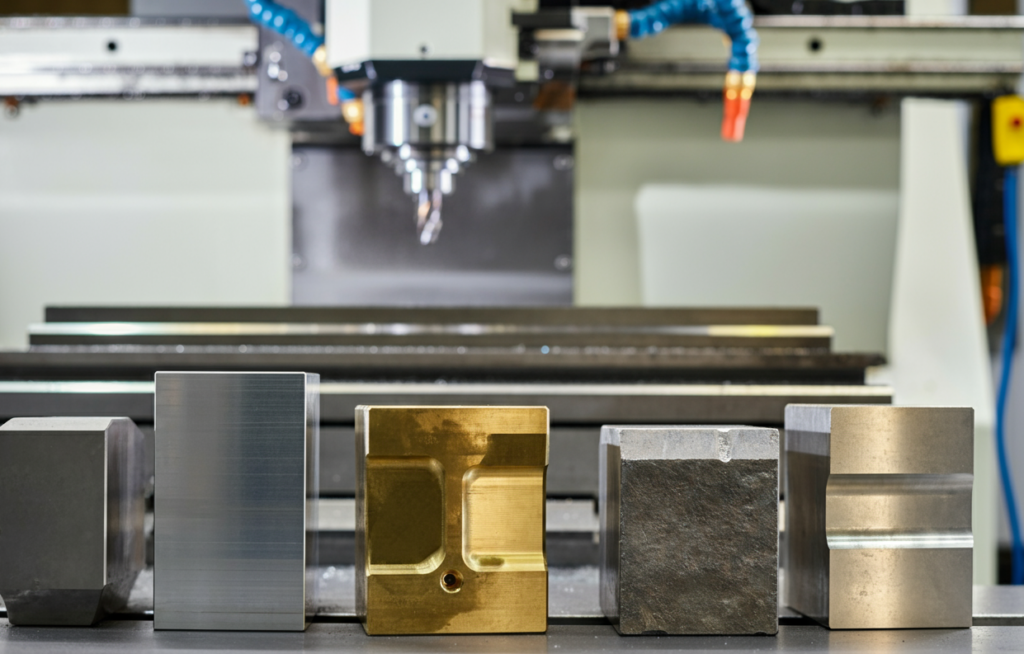

5. L’usinage CNC fonctionne avec une large gamme de matériaux

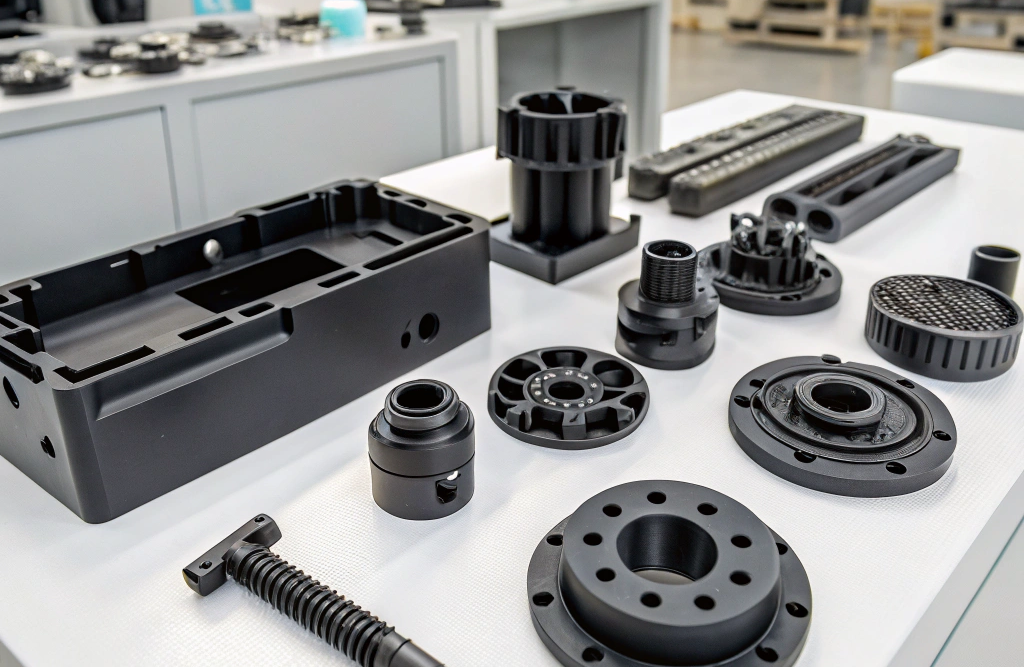

L’usinage CNC offre l’avantage de pouvoir travailler avec une large gamme de matériaux, y compris des métaux tels que l’aluminium, le titane et l’acier inoxydable, ainsi que des plastiques techniques comme le PEEK, l’ABS et le PMMA. Ces matériaux sont souvent nécessaires dans des applications où la résistance, la durabilité et la performance des pièces sont cruciales. En revanche, l’impression 3D est limitée à des matériaux comme le plastique et la résine, qui ne sont pas toujours adaptés aux besoins industriels de haute performance.
Les limites de l’usinage CNC
- Coût plus élevé pour certaines pièces : Pour des pièces complexes en grande série, l’usinage CNC peut être plus onéreux que d’autres méthodes comme le moulage par injection. De plus, les coûts liés à l’usinage CNC peuvent augmenter pour des pièces très petites ou nécessitant une finition de surface très spécifique.
- Limitations géométriques : Bien que les machines 5 axes aient permis d’élargir les possibilités, certaines géométries complexes, en particulier celles nécessitant des configurations multiples ou des orientations particulières, peuvent encore être difficiles à usiner efficacement.
